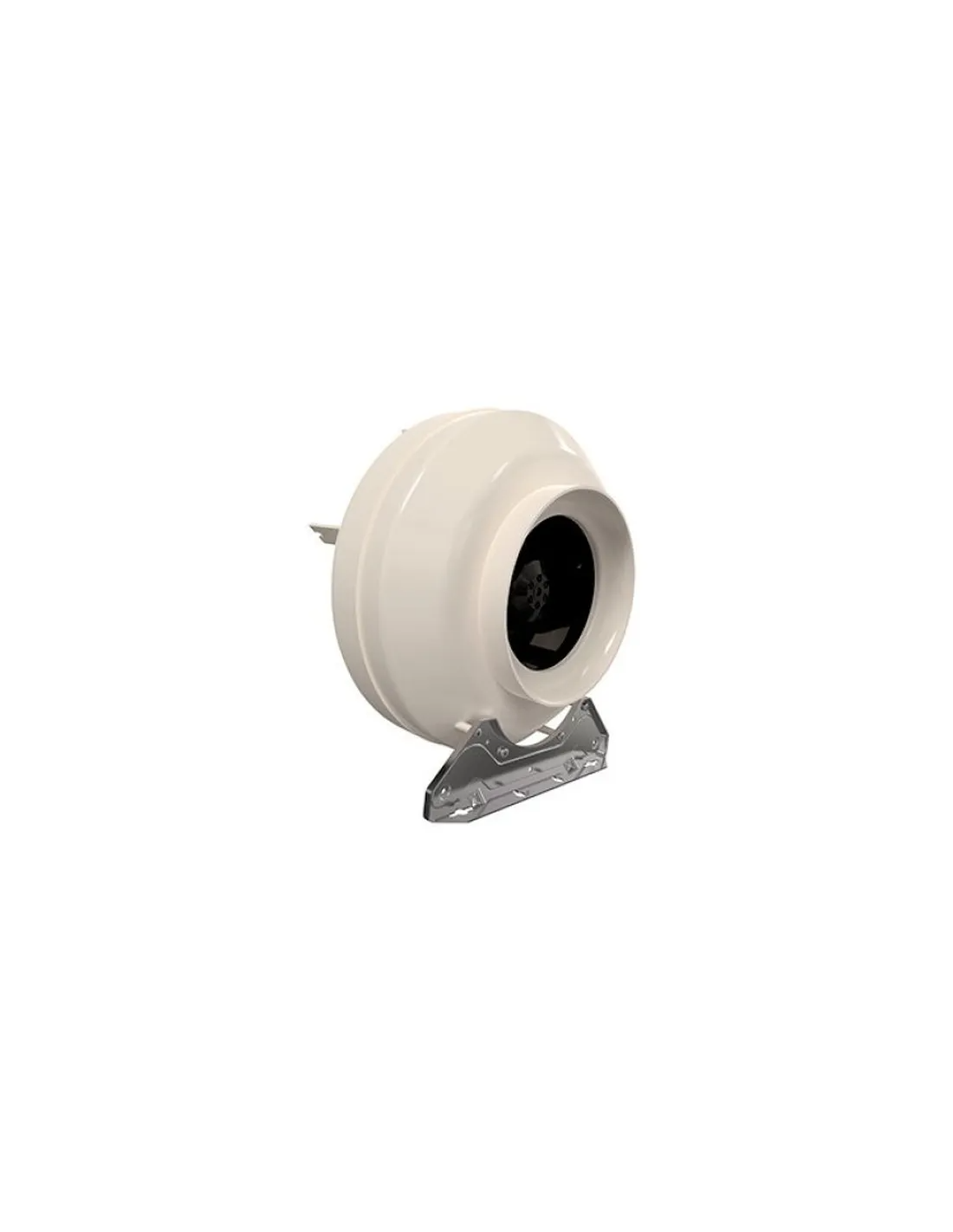

Extractor Systemair RVK E2-L Sileo

Flexibilidad

Los ventiladores RVK están pensados para ser utilizados para el suministro o la extracción de aire, diseñados para ser instalados en cualquier posición y son altamente flexibles para que se adapten a sus necesidades profesionales. Esto asegura que los ventiladores pueden ser utilizados en una variedad de despliegues comerciales y domésticos .

Fiabilidad

La carcasa de polipropileno y fibra de vidrio es ligera y resistente. Esto la hace perfecta para protegerla de los daños del uso regular y de los entornos de trabajo húmedos. La combinación de la carcasa y la construcción del motor garantizan la minimización de la necesidad de mantenimiento de los ventiladores y permiten un funcionamiento continuo prolongado .

Rendimiento

El impulsor radialde sonido optimizado, junto con el motor de rotor externo de alta eficiencia, están diseñados para garantizar un rendimiento de alto nivel con el mínimo consumo de energía y la máxima eficiencia.

Accesorios

Los ventiladores RVK pueden seleccionarse junto con diversos tipos de accesorios como abrazaderas rápidas, calentadores, filtros, amortiguadores, etc.

Construcción

La carcasa de polipropileno y fibra de vidrio es ligera y resistente.

El ventilador está equipado con una caja de bornes externa con clase de protección IP55.

Impulsor

Los ventiladores RVK utilizan impulsores radiales curvados hacia atrás. Estos son de poliamida reforzada con fibra de vidrio, ligeros y resistentes, equilibrados dinámicamente y emparejados con los correspondientes motores de rotor externo.

Motor

Los ventiladores están equipados con un rotor externo con motor de CA. Los motores son adecuados para 50Hz y 60Hz.

Protección del motor

Los modelos con motores de CA tienen una protección térmica integrada con rearme manual (eléctrico). Los tamaños 100 y 125 tienen una protección de motor de impedancia.

Controlar

El motor de CA puede ser controlado por un regulador de velocidad de 5 pasos o continuo .

Instalación

Los ventiladores RVK pueden instalarse en cualquier posición en interiores gracias a los soportes de montaje incluidos. La espiga de 25 mm de longitud está perfectamente diseñada para conectar el conducto circular mediante abrazaderas rápidas que evitan la vibración del conducto.

RVK 125E2-L sileo 1ph/230V

Datos nominales

Tensión (nominal) 230 V

Frecuencia 50 Hz

Fases 1~

Potencia de entrada 59 W

Potencia de entrada kW 0,059 kW

Corriente de entrada 0,257 A

Revoluciones por minuto 2.494 rpm

Caudal de aire máximo 323 m³/h

Capacidad del condensador 2 µF

Temperatura del aire transportado máximo 70 °C

Temperatura maxima del aire transportado, con velocidad controladoa 70 °C

Datos de ruido

Nivel de presion sonora a 3m (20m2 Sabin) 43 dB(A)

Protección/Clasificación

Clase de protección, motor IP44

Clase de aislamiento B

Datos de acuerdo a ErP

Clase energetica, unidad basica E

Clase energetica, demanda local C

ErP listo ErP 2016; ErP 2018

Dimensiones y pesos

Dimension del conducto; Circular, interior 125 mm

Dimension del conducto; Circular, exterior 125 mm

Peso 2,2 kg

Otros

Tipo de conexión de conducto Circular

Tipo de motor AC

Ecodiseño

230V 1~ 50Hz

Unidad básica

Conformidad ErP 2016 Unidad básica

Promedio SEC -12,2 kWh/(m².a)

SEC frío -28,6 kWh/(m².a)

SEC calor -2,8 kWh/(m².a)

SEC clase E

Categoriade unidad RVU

Tipo de unidad UVU

Conducir MSD externa o VSD

Tipo de recuperacion de calor Ninguno

Proporcion de temperatura (UVU) N / A

QV máx. 234 m³/h

P max 57 W

Potencia acústica (LWA) 42 dB(A)

ref QV 0,054 m³/s

PS ref 50 Pa

SPI 0,159 W/(m³/h)

CTRL 1

MISC 1,1

valor de x 1,5

Fuga externa 5 %

Consumo eléctrico anual medio 199,8 kWh

Consumo de calefacción ahorrado en refreigeración 199,8 kWh

Consumo eléctrico anual en calefacción 199,8 kWh

AHS Medio 1.715,2 kWh/a

Consumo de calefacción ahorrado en calefacción 775,6 kWh/a

Unidades con control de demanda local

Conformidad ErP 2018 Unidades con control de demanda local

Promedio SEC -25,7 kWh/(m².a)

SEC frío -52,7 kWh/(m².a)

SEC calor -10,2 kWh/(m².a)

SEC clase C

Categoriade unidad RVU

Tipo de unidad UVU

Conducir MSD externa o VSD

Tipo de recuperacion de calor Ninguno

Proporcion de temperatura (UVU) N / A

QV máx. 234 m³/h

P max 57 W

Potencia acústica (LWA) 42 dB(A)

ref QV 0,045 m³/s

PS ref 50 Pa

SPI 0,16 W/(m³/h)

CTRL 0,65

MISC 1,1

valor de x 1,5

Fuga externa 5 %

Consumo eléctrico anual medio 105 kWh

Consumo eléctrico anual en refrigeración 105 kWh

Consumo eléctrico anual en calefacción 105 kWh

AHS Medio 2.833,3 kWh/a

Consumo de calefacción ahorrado en refreigeración 5.542,7 kWh/a

Consumo de calefacción ahorrado en calefacción 1.281,2 kWh/a

RVK 150E2-L sileo 1ph/230V

Datos nominales

Tensión (nominal) 230 V

Frecuencia 50 Hz

Fases 1~

Potencia de entrada 109 W

Potencia de entrada kW 0,109 kW

Corriente de entrada 0,48 A

Revoluciones por minuto 2.527 rpm

Caudal de aire máximo 720 m³/h

Capacidad del condensador 3 µF

Temperatura del aire transportado máximo 70 °C

Temperatura maxima del aire transportado, con velocidad controladoa 70 °C

Datos de ruido

Nivel de presion sonora a 3m (20m2 Sabin) 45 dB(A)

Protección/Clasificación

Clase de protección, motor IP44

Clase de aislamiento F

Datos de acuerdo a ErP

Clase energetica, unidad basica E

Clase energetica, demanda local C

ErP listo ErP 2016; ErP 2018

Dimensiones y pesos

Dimension del conducto; Circular, interior 150 mm

Dimension del conducto; Circular, exterior 150 mm

Peso 3,2 kg

Otros

Tipo de conexión de conducto Circular

Tipo de motor AC

Ecodiseño

230V 1~ 50Hz

Unidad básica

Conformidad ErP 2016 Unidad básica

Promedio SEC -12,5 kWh/(m².a)

SEC frío -28,9 kWh/(m².a)

SEC calor -3,1 kWh/(m².a)

SEC clase E

Categoriade unidad RVU

Tipo de unidad UVU

Conducir MSD externa o VSD

Tipo de recuperacion de calor Ninguno

Proporcion de temperatura (UVU) N / A

QV máx. 605 m³/h

P max 108 W

Potencia acústica (LWA) 45 dB(A)

ref QV 0,129 m³/s

PS ref 50 Pa

SPI 0,149 W/(m³/h)

CTRL 1

MISC 1,1

valor de x 1,5

Fuga externa 5 %

Consumo eléctrico anual medio 186,1 kWh

Consumo de calefacción ahorrado en refreigeración 186,1 kWh

Consumo eléctrico anual en calefacción 186,1 kWh

AHS Medio 1.715,2 kWh/a

Consumo de calefacción ahorrado en calefacción 775,6 kWh/a

Unidades con control de demanda local

Conformidad ErP 2018 Unidades con control de demanda local

Promedio SEC -25,8 kWh/(m².a)

SEC frío -52,9 kWh/(m².a)

SEC calor -10,3 kWh/(m².a)

SEC clase C

Categoriade unidad RVU

Tipo de unidad UVU

Conducir MSD externa o VSD

Tipo de recuperacion de calor Ninguno

Proporcion de temperatura (UVU) N / A

QV máx. 605 m³/h

P max 108 W

Potencia acústica (LWA) 45 dB(A)

ref QV 0,117 m³/s

PS ref 50 Pa

SPI 0,152 W/(m³/h)

CTRL 0,65

MISC 1,1

valor de x 1,5

Fuga externa 5 %

Consumo eléctrico anual medio 99,8 kWh

Consumo eléctrico anual en refrigeración 99,8 kWh

Consumo eléctrico anual en calefacción 99,8 kWh

AHS Medio 2.833,3 kWh/a

Consumo de calefacción ahorrado en refreigeración 5.542,7 kWh/a

Consumo de calefacción ahorrado en calefacción 1.281,2 kWh/a

RVK 160E2-L sileo 1ph/230V

Datos nominales

Tensión (nominal) 230 V

Frecuencia 50 Hz

Fases 1~

Potencia de entrada 106 W

Potencia de entrada kW 0,106 kW

Corriente de entrada 0,461 A

Revoluciones por minuto 2.557 rpm

Caudal de aire máximo 731 m³/h

Capacidad del condensador 3 µF

Temperatura del aire transportado máximo 70 °C

Temperatura maxima del aire transportado, con velocidad controladoa 70 °C

Datos de ruido

Nivel de presion sonora a 3m (20m2 Sabin) 44 dB(A)

Protección/Clasificación

Clase de protección, motor IP44

Clase de aislamiento F

Datos de acuerdo a ErP

Clase energetica, unidad basica E

Clase energetica, demanda local B

ErP listo ErP 2016; ErP 2018

Dimensiones y pesos

Dimension del conducto; Circular, interior 160 mm

Dimension del conducto; Circular, exterior 160 mm

Peso 3,2 kg

Otros

Tipo de conexión de conducto Circular

Tipo de motor AC

Ecodiseño

230V 1~ 50Hz

Unidad básica

Conformidad ErP 2016 Unidad básica

Promedio SEC -12,9 kWh/(m².a)

SEC frío -29,3 kWh/(m².a)

SEC calor -3,5 kWh/(m².a)

SEC clase E

Categoriade unidad RVU

Tipo de unidad UVU

Conducir MSD externa o VSD

Tipo de recuperacion de calor Ninguno

Proporcion de temperatura (UVU) N / A

QV máx. 605 m³/h

P max 103 W

Potencia acústica (LWA) 44 dB(A)

ref QV 0,13 m³/s

PS ref 50 Pa

SPI 0,135 W/(m³/h)

CTRL 1

MISC 1,1

valor de x 1,5

Fuga externa 5 %

Consumo eléctrico anual medio 168,6 kWh

Consumo de calefacción ahorrado en refreigeración 168,6 kWh

Consumo eléctrico anual en calefacción 168,6 kWh

AHS Medio 1.715,2 kWh/a

Consumo de calefacción ahorrado en calefacción 775,6 kWh/a

Unidades con control de demanda local

Conformidad ErP 2018 Unidades con control de demanda local

Promedio SEC -26 kWh/(m².a)

SEC frío -53,1 kWh/(m².a)

SEC calor -10,5 kWh/(m².a)

SEC clase B

Categoriade unidad RVU

Tipo de unidad UVU

Conducir MSD externa o VSD

Tipo de recuperacion de calor Ninguno

Proporcion de temperatura (UVU) N / A

QV máx. 605 m³/h

P max 103 W

Potencia acústica (LWA) 44 dB(A)

ref QV 0,117 m³/s

PS ref 50 Pa

SPI 0,138 W/(m³/h)

CTRL 0,65

MISC 1,1

valor de x 1,5

Fuga externa 5 %

Consumo eléctrico anual medio 90,8 kWh

Consumo eléctrico anual en refrigeración 90,8 kWh

Consumo eléctrico anual en calefacción 90,8 kWh

AHS Medio 2.833,3 kWh/a

Consumo de calefacción ahorrado en refreigeración 5.542,7 kWh/a

Consumo de calefacción ahorrado en calefacción 1.281,2 kWh/a

RVK 200E2-L sileo 1ph/230V

Datos nominales

Tensión (nominal) 230 V

Frecuencia 50 Hz

Fases 1~

Potencia de entrada 164 W

Potencia de entrada kW 0,164 kW

Corriente de entrada 0,7 A

Revoluciones por minuto 2.638 rpm

Caudal de aire máximo 1.073 m³/h

Capacidad del condensador 5 µF

Temperatura del aire transportado máximo 75 °C

Temperatura maxima del aire transportado, con velocidad controladoa 75 °C

Protección/Clasificación

Clase de protección, motor IP44

Clase de aislamiento F

Datos de acuerdo a ErP

ErP listo ErP 2018

Dimensiones y pesos

Dimension del conducto; Circular, interior 200 mm

Dimension del conducto; Circular, exterior 200 mm

Peso 3,9 kg

Otros

Tipo de conexión de conducto Circular

Tipo de motor AC

Ecodiseño

230V 1~ 50Hz

Producto

Nombre comercial Systemair

Nombre del preducto RVK 200E2-L sileo

Ecodiseño

Conformidad ErP 2018

Categoriade unidad NRVU

Conducir MSD externa o VSD

Tipo de unidad UVU

Tipo de recuperacion de calor Ninguno

Proporcion de temperatura (UVU) N / A

QV nom 0,1489 m³/s

P nom 0,161 kW

PS nom 335 Pa

Eficienciad el ventilador 30,9 %

Fuga externa 5 %

Potencia acústica (LWA) 59 dB(A)

RVK 250E2-L sileo 1ph/230V

Datos nominales

Tensión (nominal) 230 V

Frecuencia 50 Hz

Fases 1~

Potencia de entrada 168 W

Potencia de entrada kW 0,168 kW

Corriente de entrada 0,71 A

Revoluciones por minuto 2.635 rpm

Caudal de aire máximo 1.134 m³/h

Capacidad del condensador 5 µF

Temperatura del aire transportado máximo 75 °C

Temperatura maxima del aire transportado, con velocidad controladoa 75 °C

Protección/Clasificación

Clase de protección, motor IP44

Clase de aislamiento F

Datos de acuerdo a ErP

ErP listo ErP 2018

Dimensiones y pesos

Dimension del conducto; Circular, interior 250 mm

Dimension del conducto; Circular, exterior 250 mm

Peso 3,9 kg

Otros

Tipo de conexión de conducto Circular

Tipo de motor AC

Ecodiseño

230V 1~ 50Hz

Producto

Nombre comercial Systemair

Nombre del preducto RVK 250E2-L sileo

Ecodiseño

Conformidad ErP 2018

Categoriade unidad NRVU

Conducir MSD externa o VSD

Tipo de unidad UVU

Tipo de recuperacion de calor Ninguno

Proporcion de temperatura (UVU) N / A

QV nom 0,1733 m³/s

P nom 0,168 kW

PS nom 323 Pa

Eficienciad el ventilador 33,3 %

Fuga externa 5 %

Potencia acústica (LWA) 55 dB(A)
