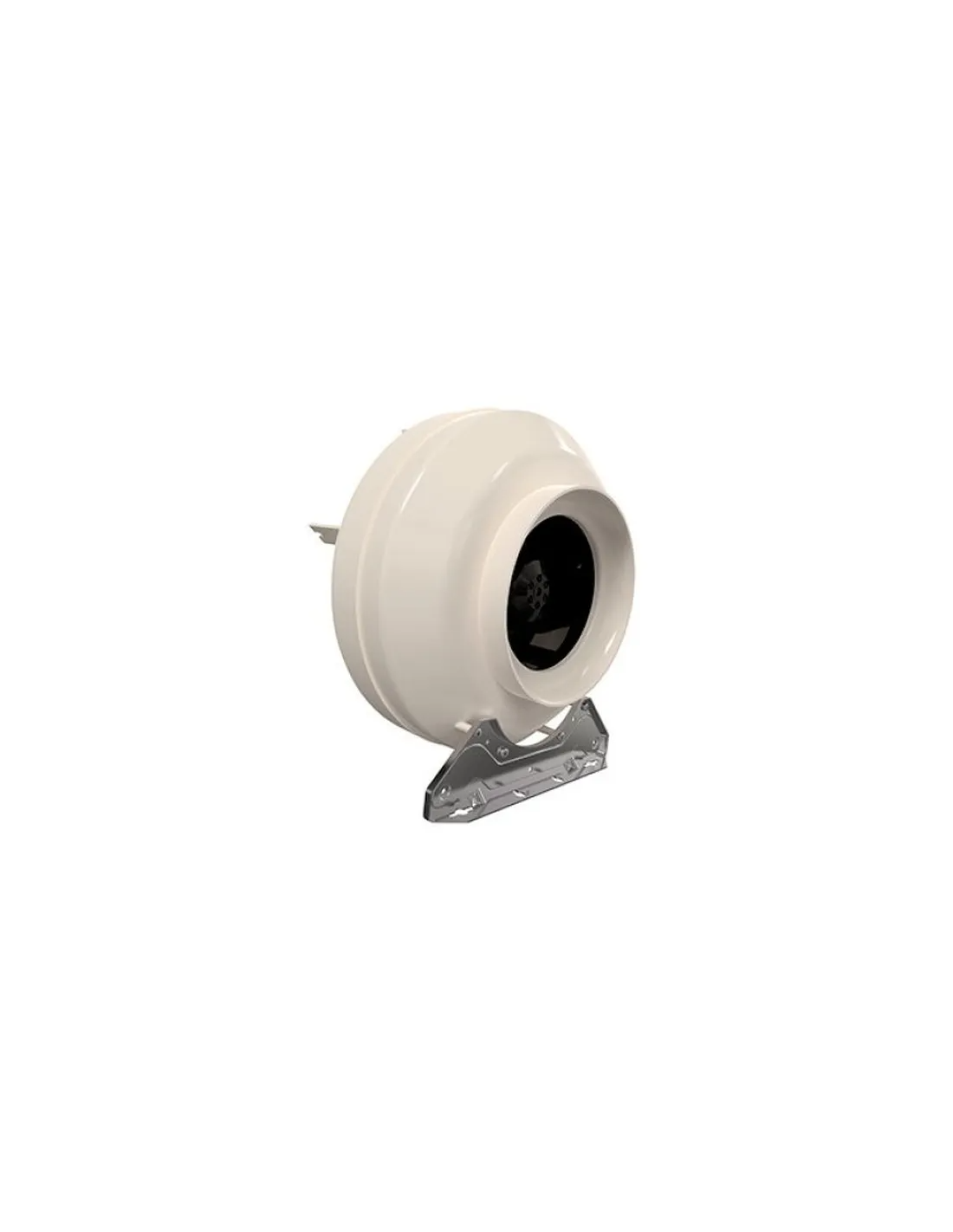

Extractor Systemair RVK E2 Sileo

Flexibilidad

Los ventiladores RVK están pensados para ser utilizados para el suministro o la extracción de aire, diseñados para ser instalados en cualquier posición y son altamente flexibles para que se adapten a sus necesidades profesionales. Esto asegura que los ventiladores pueden ser utilizados en una variedad de despliegues comerciales y domésticos .

Fiabilidad

La carcasa de polipropileno y fibra de vidrio es ligera y resistente. Esto la hace perfecta para protegerla de los daños del uso regular y de los entornos de trabajo húmedos. La combinación de la carcasa y la construcción del motor garantizan la minimización de la necesidad de mantenimiento de los ventiladores y permiten un funcionamiento continuo prolongado .

Rendimiento

El impulsor radialde sonido optimizado, junto con el motor de rotor externo de alta eficiencia, están diseñados para garantizar un rendimiento de alto nivel con el mínimo consumo de energía y la máxima eficiencia.

Accesorios

Los ventiladores RVK pueden seleccionarse junto con diversos tipos de accesorios como abrazaderas rápidas, calentadores, filtros, amortiguadores, etc.

Construcción

La carcasa de polipropileno y fibra de vidrio es ligera y resistente.

El ventilador está equipado con una caja de bornes externa con clase de protección IP55.

Impulsor

Los ventiladores RVK utilizan impulsores radiales curvados hacia atrás. Estos son de poliamida reforzada con fibra de vidrio, ligeros y resistentes, equilibrados dinámicamente y emparejados con los correspondientes motores de rotor externo.

Motor

Los ventiladores están equipados con un rotor externo con motor de CA. Los motores son adecuados para 50Hz y 60Hz.

Protección del motor

Los modelos con motores de CA tienen una protección térmica integrada con rearme manual (eléctrico). Los tamaños 100 y 125 tienen una protección de motor de impedancia.

Controlar

El motor de CA puede ser controlado por un regulador de velocidad de 5 pasos o continuo .

Instalación

Los ventiladores RVK pueden instalarse en cualquier posición en interiores gracias a los soportes de montaje incluidos. La espiga de 25 mm de longitud está perfectamente diseñada para conectar el conducto circular mediante abrazaderas rápidas que evitan la vibración del conducto.

RVK 150E2 sileo 1ph/230V

Datos nominales

Tensión (nominal) 230 V

Frecuencia 50 Hz

Fases 1~

Potencia de entrada 60 W

Potencia de entrada kW 0,06 kW

Corriente de entrada 0,262 A

Revoluciones por minuto 2.437 rpm

Caudal de aire máximo 428 m³/h

Capacidad del condensador 2 µF

Temperatura del aire transportado máximo 70 °C

Temperatura maxima del aire transportado, con velocidad controladoa 70 °C

Datos de ruido

Nivel de presion sonora a 3m (20m2 Sabin) 41 dB(A)

Protección/Clasificación

Clase de protección, motor IP44

Clase de aislamiento B

Datos de acuerdo a ErP

Clase energetica, unidad basica E

Clase energetica, demanda local B

ErP listo ErP 2016; ErP 2018

Dimensiones y pesos

Dimension del conducto; Circular, interior 150 mm

Dimension del conducto; Circular, exterior 150 mm

Peso 2,7 kg

Otros

Tipo de conexión de conducto Circular

Tipo de motor AC

Ecodiseño

230V 1~ 50Hz

Unidad básica

Conformidad ErP 2016 Unidad básica

Promedio SEC -13,7 kWh/(m².a)

SEC frío -30,1 kWh/(m².a)

SEC calor -4,3 kWh/(m².a)

SEC clase E

Categoriade unidad RVU

Tipo de unidad UVU

Conducir MSD externa o VSD

Tipo de recuperacion de calor Ninguno

Proporcion de temperatura (UVU) N / A

QV máx. 342 m³/h

P max 58 W

Potencia acústica (LWA) 39 dB(A)

ref QV 0,075 m³/s

PS ref 50 Pa

SPI 0,111 W/(m³/h)

CTRL 1

MISC 1,1

valor de x 1,5

Fuga externa 5 %

Consumo eléctrico anual medio 139,2 kWh

Consumo de calefacción ahorrado en refreigeración 139,2 kWh

Consumo eléctrico anual en calefacción 139,2 kWh

AHS Medio 1.715,2 kWh/a

Consumo de calefacción ahorrado en calefacción 775,6 kWh/a

Unidades con control de demanda local

Conformidad ErP 2018 Unidades con control de demanda local

Promedio SEC -26,5 kWh/(m².a)

SEC frío -53,5 kWh/(m².a)

SEC calor -11 kWh/(m².a)

SEC clase B

Categoriade unidad RVU

Tipo de unidad UVU

Conducir MSD externa o VSD

Tipo de recuperacion de calor Ninguno

Proporcion de temperatura (UVU) N / A

QV máx. 342 m³/h

P max 58 W

Potencia acústica (LWA) 39 dB(A)

ref QV 0,066 m³/s

PS ref 50 Pa

SPI 0,112 W/(m³/h)

CTRL 0,65

MISC 1,1

valor de x 1,5

Fuga externa 5 %

Consumo eléctrico anual medio 73,5 kWh

Consumo eléctrico anual en refrigeración 73,5 kWh

Consumo eléctrico anual en calefacción 73,5 kWh

AHS Medio 2.833,3 kWh/a

Consumo de calefacción ahorrado en refreigeración 5.542,7 kWh/a

Consumo de calefacción ahorrado en calefacción 1.281,2 kWh/a

RVK 160E2 sileo 1ph/230V

Datos nominales

Tensión (nominal) 230 V

Frecuencia 50 Hz

Fases 1~

Potencia de entrada 59 W

Potencia de entrada kW 0,059 kW

Corriente de entrada 0,261 A

Revoluciones por minuto 2.459 rpm

Caudal de aire máximo 436 m³/h

Capacidad del condensador 2 µF

Temperatura del aire transportado máximo 70 °C

Temperatura maxima del aire transportado, con velocidad controladoa 70 °C

Datos de ruido

Nivel de presion sonora a 3m (20m2 Sabin) 41 dB(A)

Protección/Clasificación

Clase de protección, motor IP44

Clase de aislamiento B

Datos de acuerdo a ErP

Clase energetica, unidad basica E

Clase energetica, demanda local B

ErP listo ErP 2016; ErP 2018

Dimensiones y pesos

Dimension del conducto; Circular, interior 160 mm

Dimension del conducto; Circular, exterior 160 mm

Peso 2,7 kg

Otros

Tipo de conexión de conducto Circular

Tipo de motor AC

Ecodiseño

230V 1~ 50Hz

Unidad básica

Conformidad ErP 2016 Unidad básica

Promedio SEC -13,8 kWh/(m².a)

SEC frío -30,2 kWh/(m².a)

SEC calor -4,4 kWh/(m².a)

SEC clase E

Categoriade unidad RVU

Tipo de unidad UVU

Conducir MSD externa o VSD

Tipo de recuperacion de calor Ninguno

Proporcion de temperatura (UVU) N / A

QV máx. 338 m³/h

P max 58 W

Potencia acústica (LWA) 40 dB(A)

ref QV 0,076 m³/s

PS ref 50 Pa

SPI 0,106 W/(m³/h)

CTRL 1

MISC 1,1

valor de x 1,5

Fuga externa 5 %

Consumo eléctrico anual medio 132,8 kWh

Consumo de calefacción ahorrado en refreigeración 132,8 kWh

Consumo eléctrico anual en calefacción 132,8 kWh

AHS Medio 1.715,2 kWh/a

Consumo de calefacción ahorrado en calefacción 775,6 kWh/a

Unidades con control de demanda local

Conformidad ErP 2018 Unidades con control de demanda local

Promedio SEC -26,5 kWh/(m².a)

SEC frío -53,6 kWh/(m².a)

SEC calor -11 kWh/(m².a)

SEC clase B

Categoriade unidad RVU

Tipo de unidad UVU

Conducir MSD externa o VSD

Tipo de recuperacion de calor Ninguno

Proporcion de temperatura (UVU) N / A

QV máx. 338 m³/h

P max 58 W

Potencia acústica (LWA) 40 dB(A)

ref QV 0,065 m³/s

PS ref 50 Pa

SPI 0,109 W/(m³/h)

CTRL 0,65

MISC 1,1

valor de x 1,5

Fuga externa 5 %

Consumo eléctrico anual medio 71,6 kWh

Consumo eléctrico anual en refrigeración 71,6 kWh

Consumo eléctrico anual en calefacción 71,6 kWh

AHS Medio 2.833,3 kWh/a

Consumo de calefacción ahorrado en refreigeración 5.542,7 kWh/a

Consumo de calefacción ahorrado en calefacción 1.281,2 kWh/a

RVK 200E2 sileo 1ph/230V

Datos nominales

Tensión (nominal) 230 V

Frecuencia 50 Hz

Fases 1~

Potencia de entrada 104 W

Potencia de entrada kW 0,104 kW

Corriente de entrada 0,46 A

Revoluciones por minuto 2.495 rpm

Caudal de aire máximo 796 m³/h

Capacidad del condensador 3 µF

Temperatura del aire transportado máximo 70 °C

Temperatura maxima del aire transportado, con velocidad controladoa 70 °C

Datos de ruido

Nivel de presion sonora a 3m (20m2 Sabin) 42 dB(A)

Protección/Clasificación

Clase de protección, motor IP44

Clase de aislamiento F

Datos de acuerdo a ErP

Clase energetica, unidad basica E

Clase energetica, demanda local B

ErP listo ErP 2016; ErP 2018

Dimensiones y pesos

Dimension del conducto; Circular, interior 200 mm

Dimension del conducto; Circular, exterior 200 mm

Peso 3,3 kg

Otros

Tipo de conexión de conducto Circular

Tipo de motor AC

Ecodiseño

230V 1~ 50Hz

Unidad básica

Conformidad ErP 2016 Unidad básica

Promedio SEC -13,6 kWh/(m².a)

SEC frío -30 kWh/(m².a)

SEC calor -4,2 kWh/(m².a)

SEC clase E

Categoriade unidad RVU

Tipo de unidad UVU

Conducir MSD externa o VSD

Tipo de recuperacion de calor Ninguno

Proporcion de temperatura (UVU) N / A

QV máx. 648 m³/h

P max 101 W

Potencia acústica (LWA) 42 dB(A)

ref QV 0,139 m³/s

PS ref 50 Pa

SPI 0,114 W/(m³/h)

CTRL 1

MISC 1,1

valor de x 1,5

Fuga externa 5 %

Consumo eléctrico anual medio 142,7 kWh

Consumo de calefacción ahorrado en refreigeración 142,7 kWh

Consumo eléctrico anual en calefacción 142,7 kWh

AHS Medio 1.715,2 kWh/a

Consumo de calefacción ahorrado en calefacción 775,6 kWh/a

Unidades con control de demanda local

Conformidad ErP 2018 Unidades con control de demanda local

Promedio SEC -26,3 kWh/(m².a)

SEC frío -53,4 kWh/(m².a)

SEC calor -10,8 kWh/(m².a)

SEC clase B

Categoriade unidad RVU

Tipo de unidad UVU

Conducir MSD externa o VSD

Tipo de recuperacion de calor Ninguno

Proporcion de temperatura (UVU) N / A

QV máx. 648 m³/h

P max 101 W

Potencia acústica (LWA) 42 dB(A)

ref QV 0,126 m³/s

PS ref 50 Pa

SPI 0,119 W/(m³/h)

CTRL 0,65

MISC 1,1

valor de x 1,5

Fuga externa 5 %

Consumo eléctrico anual medio 78 kWh

Consumo eléctrico anual en refrigeración 78 kWh

Consumo eléctrico anual en calefacción 78 kWh

AHS Medio 2.833,3 kWh/a

Consumo de calefacción ahorrado en refreigeración 5.542,7 kWh/a

Consumo de calefacción ahorrado en calefacción 1.281,2 kWh/a

RVK 250E2 sileo 1ph/230V

Datos nominales

Tensión (nominal) 230 V

Frecuencia 50 Hz

Fases 1~

Potencia de entrada 109 W

Potencia de entrada kW 0,109 kW

Corriente de entrada 0,476 A

Revoluciones por minuto 2.518 rpm

Caudal de aire máximo 860 m³/h

Capacidad del condensador 3 µF

Temperatura del aire transportado máximo 70 °C

Temperatura maxima del aire transportado, con velocidad controladoa 70 °C

Datos de ruido

Nivel de presion sonora a 3m (20m2 Sabin) 40 dB(A)

Protección/Clasificación

Clase de protección, motor IP44

Clase de aislamiento F

Datos de acuerdo a ErP

Clase energetica, unidad basica E

Clase energetica, demanda local B

ErP listo ErP 2016; ErP 2018

Dimensiones y pesos

Dimension del conducto; Circular, interior 250 mm

Dimension del conducto; Circular, exterior 250 mm

Peso 3,3 kg

Otros

Tipo de conexión de conducto Circular

Tipo de motor AC

Ecodiseño

230V 1~ 50Hz

Unidad básica

Conformidad ErP 2016 Unidad básica

Promedio SEC -13,9 kWh/(m².a)

SEC frío -30,3 kWh/(m².a)

SEC calor -4,5 kWh/(m².a)

SEC clase E

Categoriade unidad RVU

Tipo de unidad UVU

Conducir MSD externa o VSD

Tipo de recuperacion de calor Ninguno

Proporcion de temperatura (UVU) N / A

QV máx. 742 m³/h

P max 100 W

Potencia acústica (LWA) 40 dB(A)

ref QV 0,156 m³/s

PS ref 50 Pa

SPI 0,103 W/(m³/h)

CTRL 1

MISC 1,1

valor de x 1,5

Fuga externa 5 %

Consumo eléctrico anual medio 129,4 kWh

Consumo de calefacción ahorrado en refreigeración 129,4 kWh

Consumo eléctrico anual en calefacción 129,4 kWh

AHS Medio 1.715,2 kWh/a

Consumo de calefacción ahorrado en calefacción 775,6 kWh/a

Unidades con control de demanda local

Conformidad ErP 2018 Unidades con control de demanda local

Promedio SEC -26,5 kWh/(m².a)

SEC frío -53,6 kWh/(m².a)

SEC calor -11 kWh/(m².a)

SEC clase B

Categoriade unidad RVU

Tipo de unidad UVU

Conducir MSD externa o VSD

Tipo de recuperacion de calor Ninguno

Proporcion de temperatura (UVU) N / A

QV máx. 742 m³/h

P max 100 W

Potencia acústica (LWA) 40 dB(A)

ref QV 0,144 m³/s

PS ref 50 Pa

SPI 0,108 W/(m³/h)

CTRL 0,65

MISC 1,1

valor de x 1,5

Fuga externa 5 %

Consumo eléctrico anual medio 70,8 kWh

Consumo eléctrico anual en refrigeración 70,8 kWh

Consumo eléctrico anual en calefacción 70,8 kWh

AHS Medio 2.833,3 kWh/a

Consumo de calefacción ahorrado en refreigeración 5.542,7 kWh/a

Consumo de calefacción ahorrado en calefacción 1.281,2 kWh/a

RVK 315E2 sileo 1ph/230V

Datos nominales

Tensión (nominal) 230 V

Frecuencia 50 Hz

Fases 1~

Potencia de entrada 232 W

Potencia de entrada kW 0,232 kW

Corriente de entrada 1 A

Revoluciones por minuto 2.691 rpm

Caudal de aire máximo 1.364 m³/h

Capacidad del condensador 5 µF

Temperatura del aire transportado máximo 65 °C

Temperatura maxima del aire transportado, con velocidad controladoa 65 °C

Protección/Clasificación

Clase de protección, motor IP44

Clase de aislamiento F

Datos de acuerdo a ErP

ErP listo ErP 2018

Dimensiones y pesos

Dimension del conducto; Circular, interior 315 mm

Dimension del conducto; Circular, exterior 315 mm

Peso 5,2 kg

Otros

Tipo de conexión de conducto Circular

Tipo de motor AC

Ecodiseño

230V 1~ 50Hz

Producto

Nombre comercial Systemair

Nombre del preducto RVK 315E2 sileo

Ecodiseño

Conformidad ErP 2018

Categoriade unidad NRVU

Conducir MSD externa o VSD

Tipo de unidad UVU

Tipo de recuperacion de calor Ninguno

Proporcion de temperatura (UVU) N / A

QV nom 0,2272 m³/s

P nom 0,232 kW

PS nom 366 Pa

Eficienciad el ventilador 35,8 %

Fuga externa 5 %

Potencia acústica (LWA) 55 dB(A)
