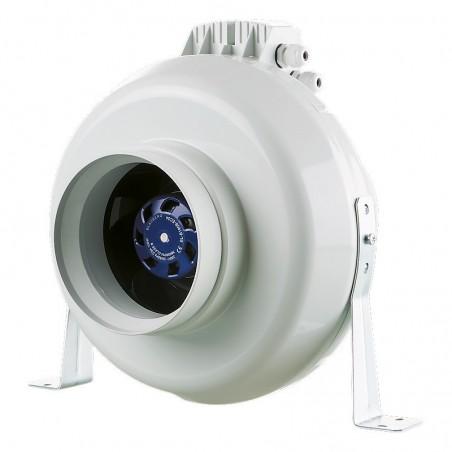

Ventiladores de tubo radial con motor EC.
Sistemas de aire de suministro y escape, así como sistemas de aire acondicionado para varias habitaciones que requieren ventilación de sala controlada y de ahorro de costos.
Solución de ventilación óptima para sistemas de aire de escape de habitaciones con alta humedad (baños, baños, cocinas).
Compatible con tubos de ventilación con un diámetro de 100 mm a 315 mm.
La carcasa del ventilador está hecha de plástico ABS robusto, resistente a los impactos y sin corrosión.
La carcasa tiene forma aerodinámica.
Caja de conexiones hermética para la conexión de alimentación.
Motor EC de alto rendimiento con rotor externo, impulsor con cuchillas curvadas hacia atrás. Ec-Technology cumple con los requisitos actuales para una ventilación altamente eficiente y de ahorro de energía. El consumo de energía de los motores es hasta un 35% menor que el de los motores convencionales. Los ventiladores con motores se caracterizan por sus excelentes propiedades aerodinámicas y su funcionamiento con bajo nivel de ruido.
Los motores EC tienen un control óptimo en todo el rango de velocidad.
Una ventaja indiscutible de los motores conmutados electrónicamente es su alta eficiencia (hasta el 90%). Los motores están equipados con rodamientos de bolas para un funcionamiento continuo (al menos 40 000 horas de funcionamiento).
El control de velocidad se lleva a cabo a través de una señal de control externa de 0-10 V. La potencia se controla según la temperatura, la presión, el humo y otros parámetros.
El cambio de un parámetro también controla la velocidad en consecuencia y el motor EC entrega el flujo de volumen requerido al sistema. La velocidad máxima del ventilador es independiente de la frecuencia de la corriente eléctrica en la red (el funcionamiento es posible a 50 Hz y 60 Hz).
Los ventiladores pueden integrarse en una red informática y controlarse. El software garantiza una alta precisión de control de varios ventiladores que se ejecutan juntos en una red. La pantalla del ordenador muestra todos los parámetros del sistema, lo que significa que para cada ventilador del sistema, el funcionamiento se puede programar individualmente según sea necesario.
FR: controlador de velocidad incorporado, infinitamente variable de 0 a 100%. El ventilador tiene un cable de alimentación con conector de dispositivo IEC C14.
Los ventiladores están diseñados para su instalación en conductos de aire con un diámetro adecuado en cualquier punto del sistema de ventilación y en cualquier ángulo. En el montaje vertical, se debe montar una capucha exterior protectora en la parte superior.
La carcasa está equipada con ángulos de montaje para un montaje seguro en la pared o en el techo.
La conexión de alimentación y la instalación deben llevarse a cabo en la caja de conexiones de acuerdo con los requisitos de las instrucciones de funcionamiento y el esquema de conexión
Tensión de alimentación 230Ⅴ
Fase 1~
Frecuencia 50Hz
Temperatura del transportador -25...+60℃
Motor EC Sí
Protección IPX4
Tipo de protección del motor IP44
Conducto para tubos redondos
100
Consumo de energía 82W
Consumo de energía 0.62
Velocidad 3400 min-1
Flujo de aire 94l/s
Flujo de aire 340m3/h
Nivel de presión sonora a una distancia de 3 m 40dB
Peso 2.0Kg
125
Consumo de energía 84W
Consumo de energía 0.64
Velocidad 3600 min-1
Flujo de aire 420m3/h
Nivel de presión sonora a una distancia de 3 m 42dB
Peso 2.2Kg
150
Consumo de energía 82W
Consumo de energía 0.63
Velocidad 3400 min-1
Flujo de aire 630m3/h
Nivel de presión sonora a una distancia de 3 m 45dB
Peso 2.5Kg
200
Consumo de energía 84W
Consumo de energía 0.64
Velocidad 2700 min-1
Flujo de aire 885m3/h
Nivel de presión sonora a una distancia de 3 m 47dB
Peso 3.0Kg
250
Consumo de energía 165W
Consumo de energía 1.10
Velocidad 2600 min-1
Flujo de aire 1250m3/h
Nivel de presión sonora a una distancia de 3 m 47dB
Peso 4.3Kg
315
Consumo de energía 165W
Consumo de energía 1.15
Velocidad 2500 min-1
Flujo de aire 1500m3/h
Nivel de presión sonora a una distancia de 3 m 48dB
Peso 4.9Kg
